トップページ > 製品案内 > コネクタ押さえ

製品紹介

コネクタ押さえ

カテゴリー : SECC , 曲げ加工 , Sサイズ

事例拡大図

写真をクリックすると拡大画像がでます

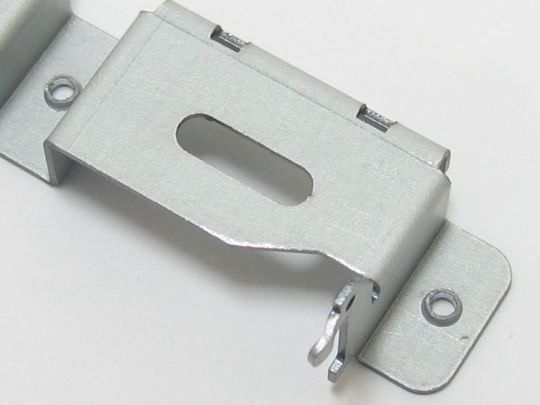

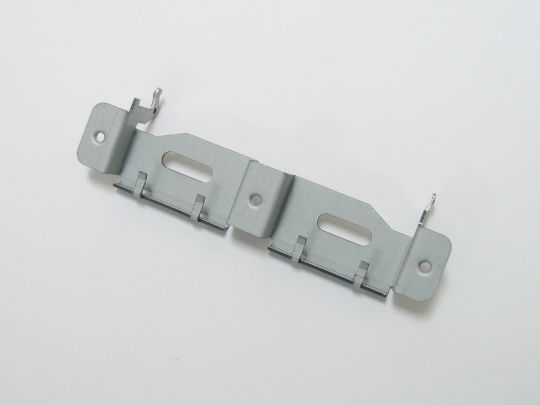

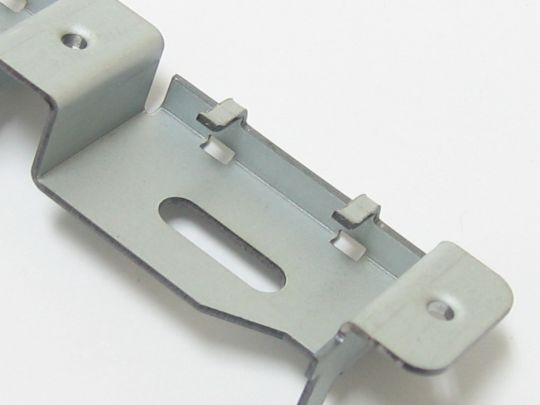

img_0529_540.jpg img_0528_540.jpg img_0530_540.jpg img_0531_540.jpg

ここがポイント

同一方向に8回曲げが入っています。もちろん試作の場合は一箇所づつブレーキプレスにて手曲げするのですが、図面には寸法公差があります。一箇所曲げるたびに、寸法交差を振り分けるのですが、ここに職人技と言いますか人間の技量がでる訳です。機械の発達した現在、ブランク抜きはレーザー加工です。どこで切断してもほぼ同じ仕上がりです。もちろん曲げ加工もブレーキプレスという機械を使いますが、「奥あて」と言われる前後に動く「あたり」があります。この微妙な位置を動かして一箇所づつ曲げるのですが、この動かす量は作業者が決めます。試作の場合どれだけ優れた機械を導入しても、最終的には職人技の部分が大きくかかわってくるのです。

材質SECC 0.8mm
サイズ88mm×26mm
数量120個
用途医療機器関連部品
製作時間受注後4日間位

Notes

通常曲げでは曲げにくいような形状でも、豊富な経験、設備により短納期加工が可能です。まずお問い合わせください。
