ベースＡＳＳＹ

製品紹介

カテゴリー　：　SECC , 曲げ加工 , Ｍサイズ , アルミ , 複合組立品

事例拡大図

写真をクリックすると拡大画像がでます

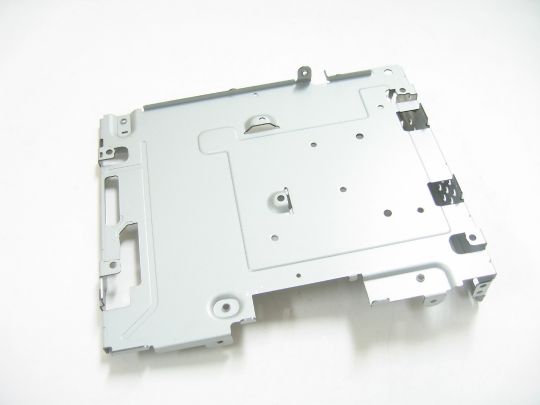

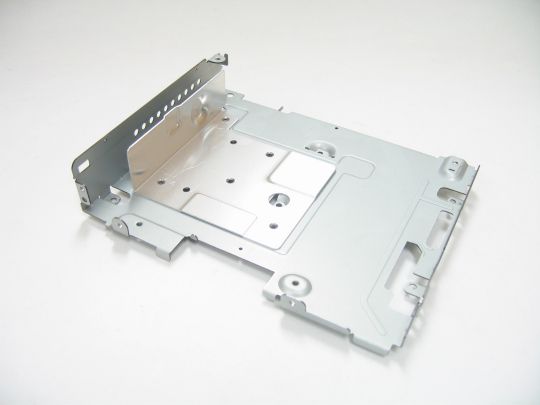

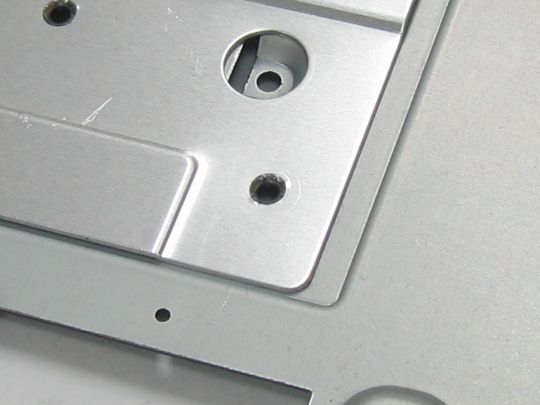

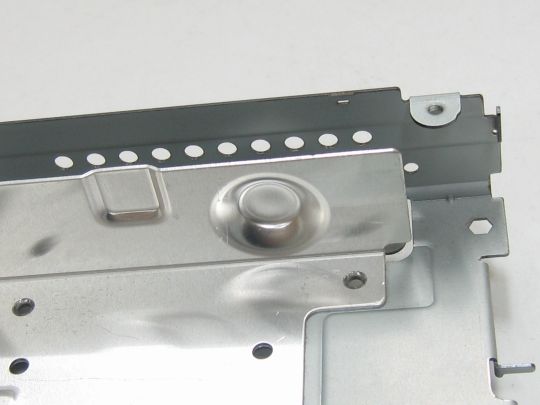

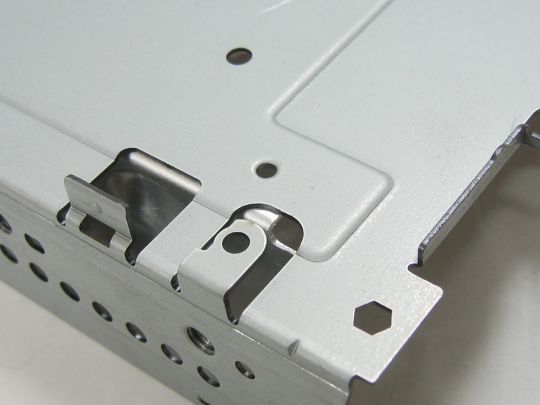

ＳＥＣＣとアルミのアッセンブリ品です。カシメの方法がバーリングカシメになっています。量産時には普通にかしまると思いますが、試作時には納期も無い中での加工となりますので、ＳＥＣＣ側は少し高い目にバーリング加工をし相手側のアルミには皿もみ加工をすることで「かしめしろ」をつくり、かしめています。画像では確認しづらいと思いますが５箇所でかしまっています。

材質	SECC　0.8mm、A5052　1.0mm
サイズ	180mm×145mm
数量	15個
用途	カーオーディオ関連部品
製作時間	受注後４日間位

バーリングカシメのメリットはスポットのヒゲと呼ばれる火花のスパッターなどが発生しないことです。このスパッターが発生しますと商品組み込み後に母材からはなれることにより、異音の発生原因や電気接触部分に影響を与えるなど不具合の原因になります。デメリットはスポット溶接よりも工数がかかります。スポット溶接ですと重ねてそのまま踏むだけですが、カシメはバーリングをしてその後一箇所づつかしめ加工をする必要があります。
