バーリング引張試験

投稿者: | カテゴリー:スタッフブログ, 仕事, 情報  2010/09/16

メーカー様からのご依頼で、バーリングの強度試験が必要となりました。

しかし、今までそんな検査をしたことがありません。

クリエイションコアから来ていただいております、K社労士さんに相談をすると、
東大阪市立産業技術支援センター」をご紹介いただきました。

早速電話をさせていただきましたが、非常に丁寧にご対応いただきました。

検査機器の空き状況を教えていただき、本日試験に行ってきました。

img_0120_800

<今回の試験内容>

SECC t1.0の板材にバーリング加工
SECC t0.6の板材に穴加工
水平方向と垂直方向を計測
数量:2個

これらをバーリングにてかしめ、その剥離強度を測定するものです。

電話でご相談させていただきました際に、部材の寸法を決めておき、そのとおりの部材を作成し持ち込みました。

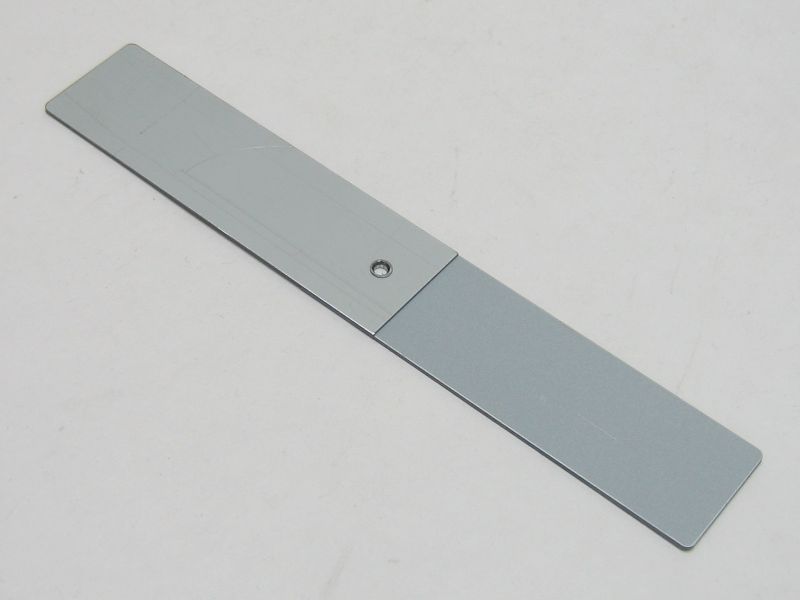

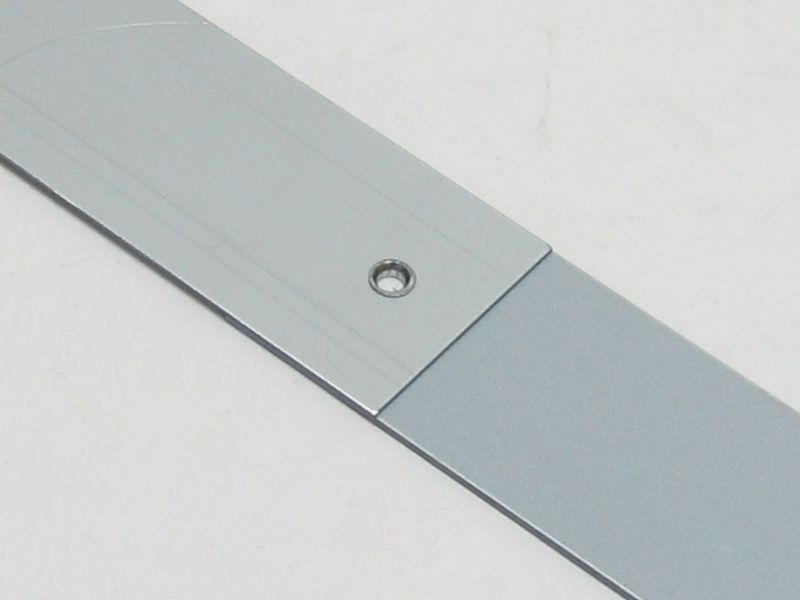

img_0124_800 img_0125_800試験部材<水平>

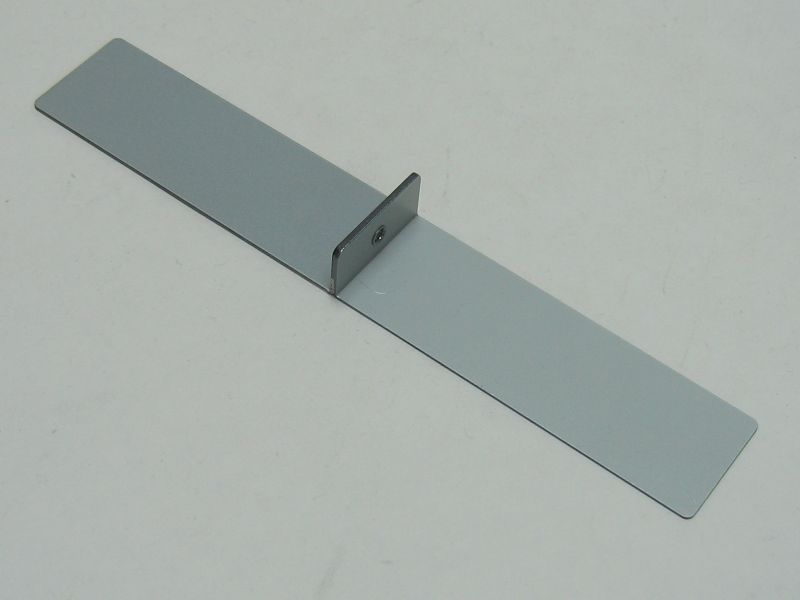

img_0123_800 img_0122_800試験部材<垂直>

部材を機械にセットすると、ほぼ自動で測定されます。

また、各種測定データは、PDFやエクセルデータにて受け取ることができます。(USBメモリー持参)

<測定結果の参考値>

速度 : 毎分0.5mm
平行時 : MAX 1350N ストローク1.5mm
垂直時 : MAX 330N  ストローク4mm

このような結果でした。

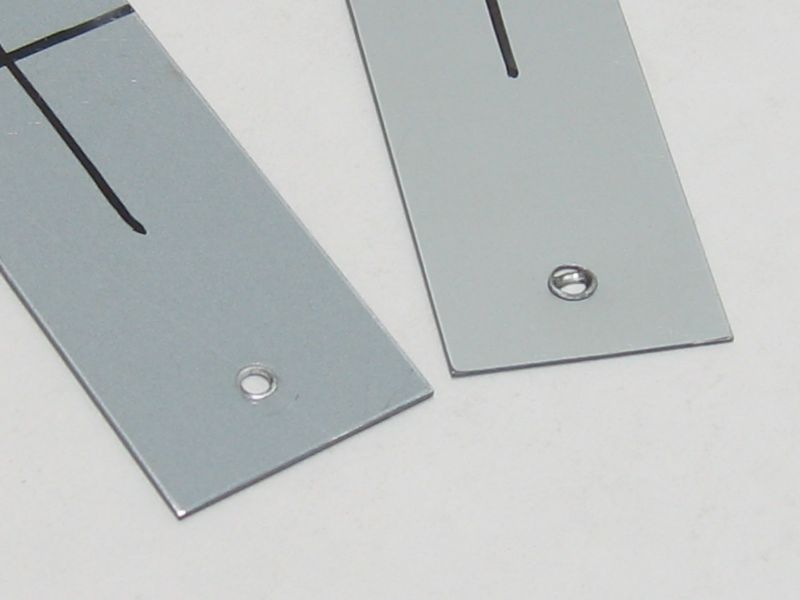

img_0127_800試験後<水平> img_0126_800試験後<垂直>

機械の使用料金は、2,200円/1hと、安価で使用させていただけます。

他にもさまざまな実験装置や、計測器などもお借りできます。

このような施設が近くにあることが非常にありがたいことです。

無事検査表ができました。

img_0130_800

また訪問させていただくことがあると思います。
今後ともどうぞよろしくお願いします。

株式会社ウシオ
代表取締役 満潮 功

<< >>
