ベース

製品紹介

事例拡大図

写真をクリックすると拡大画像がでます

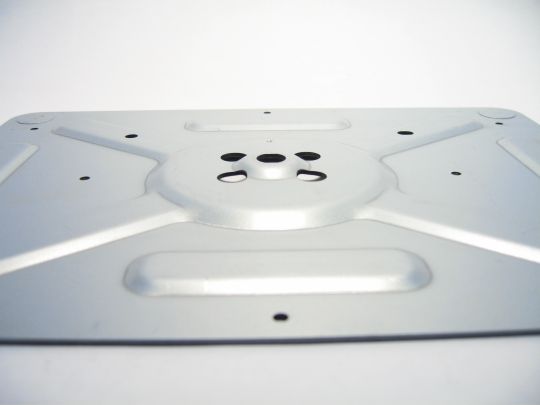

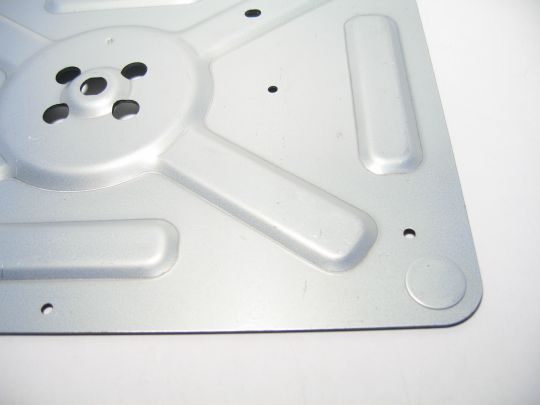

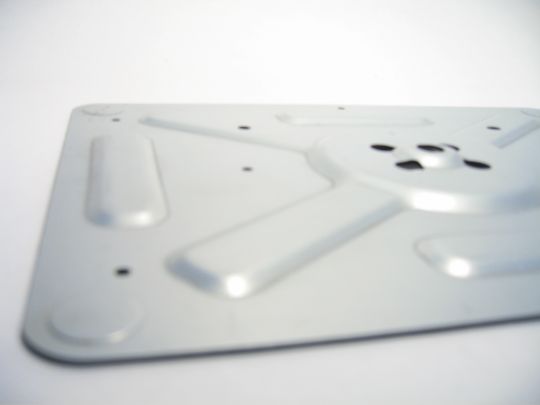

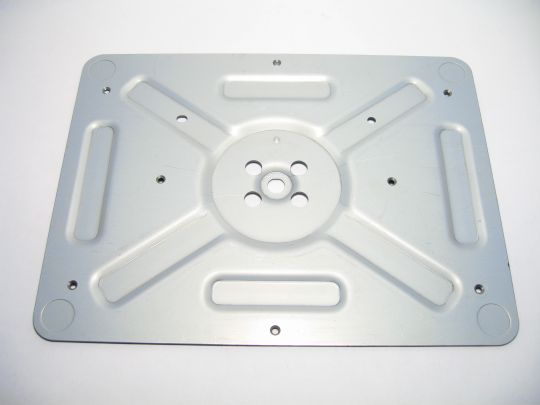

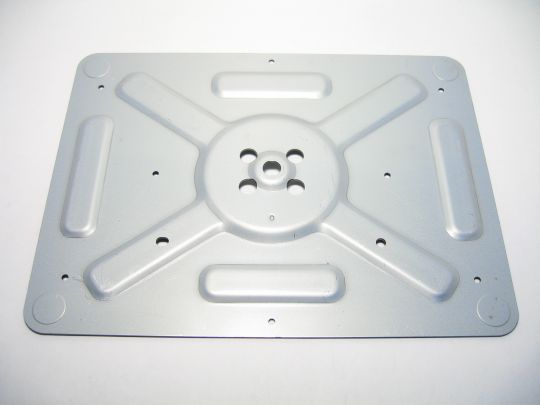

２ｍｍ厚の板に大きめの補強が入っています。絞りの高さは２ｍｍでセンターの１１０丸部分が４ｍｍセンター３５丸部分は７ｍｍです。このような形状を盛り込むことにより、ただの平板にくらべるとかなりの強度を得ることができます。両手で思いきりねじってもびくともしません。３ｍｍ厚以上の板に匹敵するのではないでしょうか？板金部品を軽量化したい場合、空きスペースに穴を開けて板を切除したり、厚みを薄くしたり部品を一体構造にするなど、さまざまな方法がありますが、その際強度を保てるか？というのが問題になります。補強はかなり有効な手段だと思います。

材質	SECC　2.0mm
サイズ	310mm×230mm
用途	家電関連部品
製作時間	受注後2日間位
受注数量	3個
発送先	大阪府

試作をして強度を試してみたいが、金型が必要だから費用が心配だ・・・と思われるお客様が多数おられますが積層簡易型にて量産品と変わらない精度で製作しますので、どうか安心してご相談ください。ご連絡お待ちしております。
