トップページ > 加工技術 > パンチング板加工

加工技術紹介

パンチング板加工

カテゴリー : 加工技術

事例拡大図

写真をクリックすると拡大画像がでます

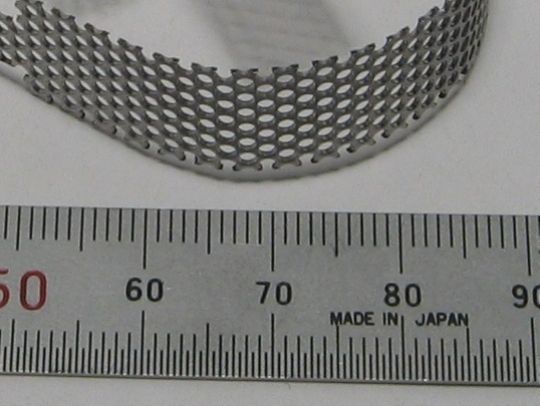

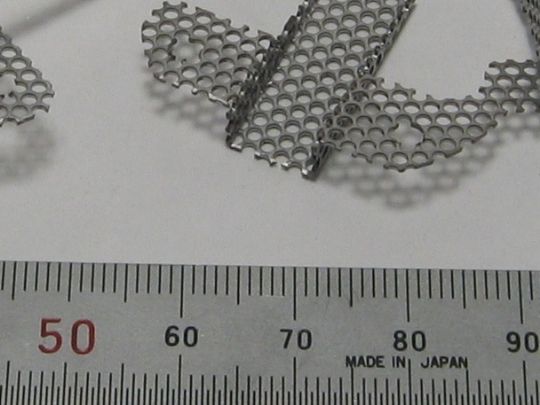

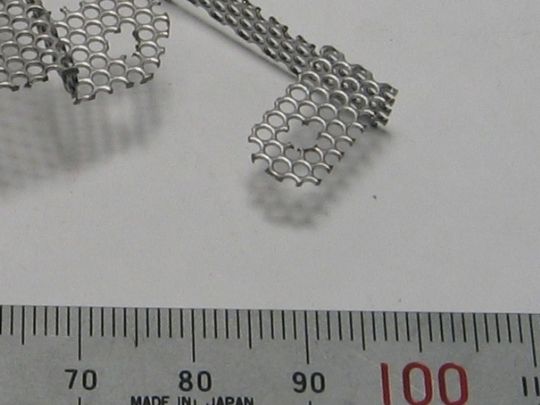

img_1603-1_540 img_1605-1_540 img_1606-1_540 img_1607-1_540

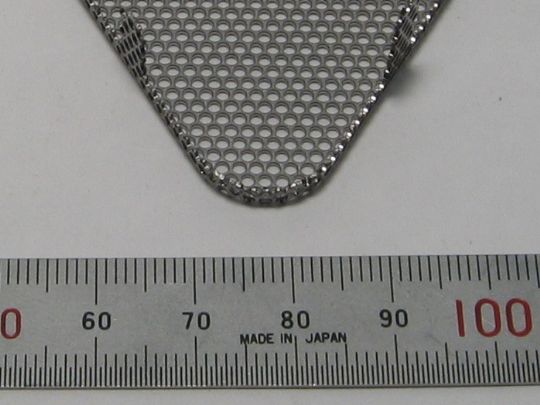

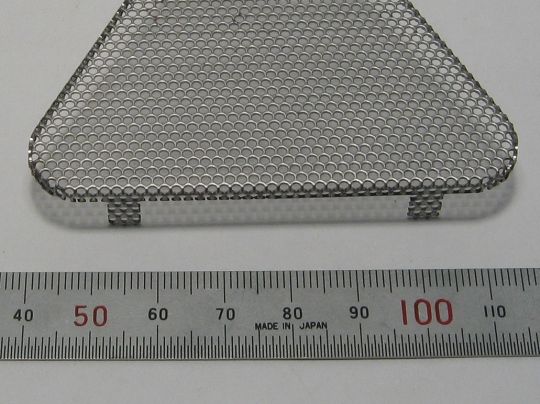

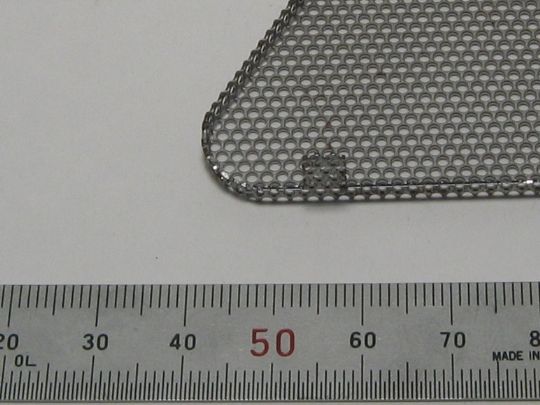

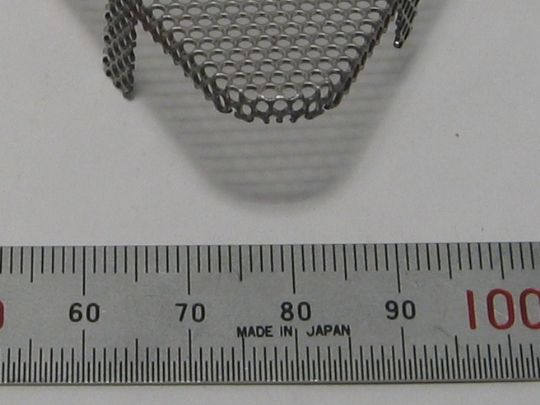

img_1608-1_540 img_1609-1_540 img_1610-1_540 img_1611-1_540

ここがポイント

パンチング板での簡単な試作品の一例です。
曲げ加工、絞り加工を施す場合、通常の板金材料での加工と比べ少し厄介です。
ブレーキ曲げ加工ではパンチング板の目(パターン)の位置により、狙う寸法から外れたり、加工毎に若干の誤差が発生する場合が有ります。
絞り加工ではコーナー部やエッジ部に裂け・破けが発生する場合が有ります。
ウシオではパンチング板の加工についても豊富な実績が有りますのでお問い合わせ下さい。

材質SPCC 0.6mmパンチング板
製作時間受注後3日間位
受注数量20個
外形抜きレーザー加工

Notes

曲げ時、絞り時の寸法の誤差調整がポイントです
