トップページ > 加工技術 > 平ザグリ加工

加工技術紹介

平ザグリ加工

カテゴリー : 加工技術

事例拡大図

写真をクリックすると拡大画像がでます

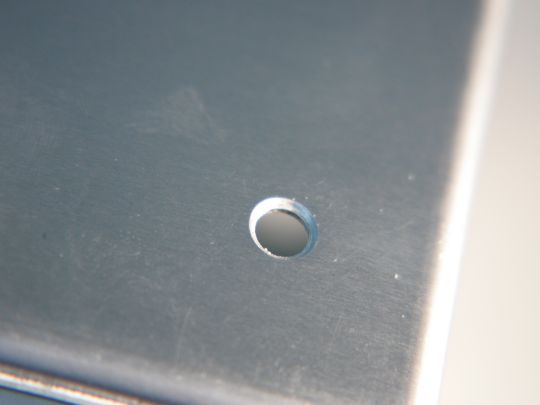

CIMG2136.jpg IM7S0941_540.jpg

ここがポイント

刻印と同じく、サーボプレスのタレパンを使うと、平ザグリの加工もできてしまいます。

簡単に説明すると工程は下記の通り。
例えば穴が5φ、ザグリ径が8φだとします。

(1)まず4.5φの穴加工
(2)8φのザグリ加工
(3)5φの穴加工

先に下穴を空けて、ザグリ加工で押しつぶした素材面積を穴側に逃がし、最後に正規の寸法にて加工をします。

以前は・・・

(1)ボール盤に取り付けるザグリカッターのような物を購入して加工
(2)ザグリカッターが販売されていないサイズはサイズ変更の交渉
(3)わざわざ外注さんでマシニング加工

などを行っていました。

タレパンの丸金型は、1φから10φまでは0.1mm刻みで所有していますので、組み合わせは自由自在です。

対象材質アルミ、他
板厚1.0~2.0mm
加工サイズφ2.0~φ10.0

Notes

アルミはやわらかいので加工が容易です。 加工をお考えの材質、板厚、サイズ、数量によっては加工が不可能な場合もありますのでお問い合わせください。
