銅プレート

製品紹介

事例拡大図

写真をクリックすると拡大画像がでます

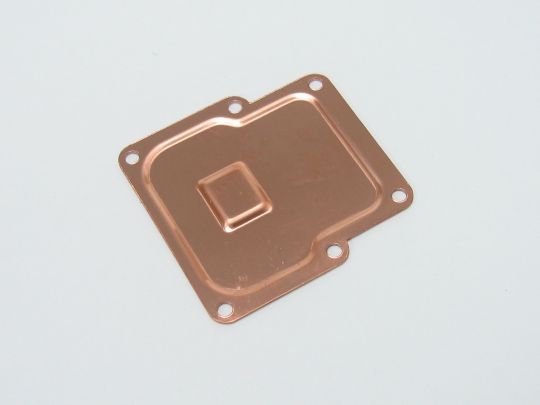

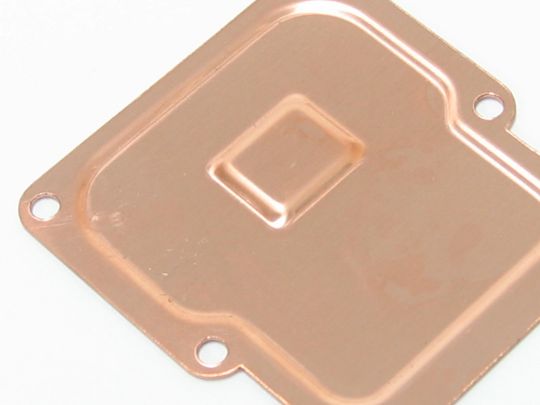

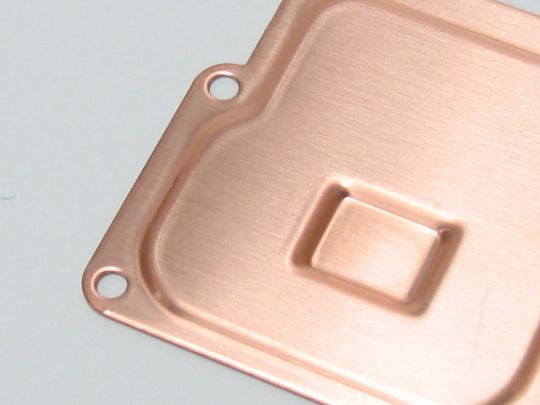

銅の絞り加工品です。この商品は展示会用に製作した商品で過去に展示会場にエキセンプレスを持ち込み、絞りの実演をした際の商品です。先にタレパンで穴と外形を抜き、最後に積層簡易金型にセットし大小の絞りを同時に加工しています。

材質	銅　0.8mm
サイズ	50mm×48mm
数量	100個
用途	展示会サンプル品
製作時間	受注後２日間位

先に穴、外形を抜き最後に絞り加工をしますと当然多少変形します。もちろん、変形する分を外形抜きの際に考慮して抜き、絞り終わると図面どおりの寸法にする方法もありますが、確実なのは先に絞ってから、後で穴と外形を抜く方法です。鉄やステンレスですと後からレーザーで加工できますが、銅はレーザー加工ができないので、最後の抜きも簡易金型にて行う必要があります。
