製品紹介

銅リング

カテゴリー : Sサイズ ,

事例拡大図

写真をクリックすると拡大画像がでます

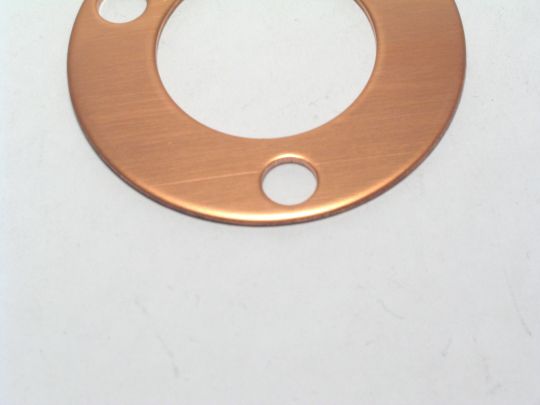

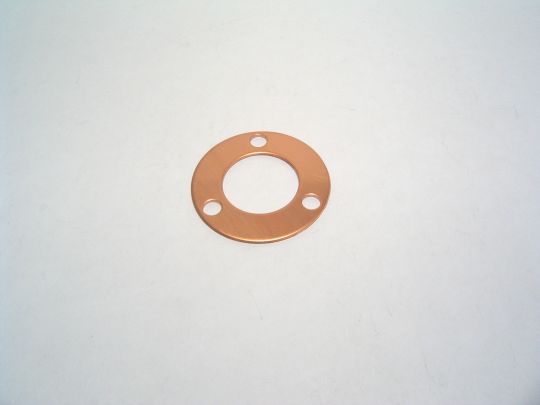

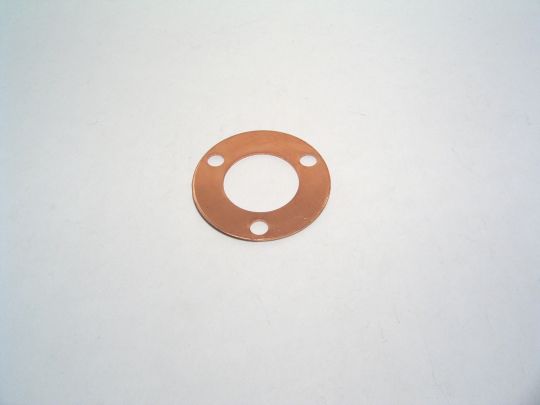

img_1699_540 img_1700_540 img_1701_540

ここがポイント

銅の円板です。鉄やステンレスなら製作が容易ですが、銅の場合レーザー加工ができませんので、タレパンなど抜きによる加工が一般的です。しかし、注文数が少量ですとタレパンの金型が無い場合、金型注文は難しくなります。こんな場合も積層簡易型を使用しますとどんな形状でも加工が可能になります。この商品の場合3箇所の9mm穴はタレパンで加工し、センターの37.8mm穴と外形の70mm丸は積層簡易型で製作しています。少量なのに金型購入などのため費用が高額になっていませんか?簡易型によるコストダウンが可能です。是非ご相談ください。

材質銅 2mm
サイズ70mm×70mm
用途工作機械関連部品
製作時間受注後2日間位
受注数量10個
発送先京都府

Notes

タレパン金型の場合、基本的に打ち抜いた後の穴の寸法が金型注文時の基準となります。ですので、仮に70mm丸の金型を所有していると凸型は70.0mm。凹型は70.3mm(クリアランス0.3mmとすると)となっています。この金型で外形を抜くと抜いた商品の外形は70.3mm丸となりますので、外形70.0mmの商品を製作するには、凸型69.7mm凹型70.0mmの金型が必要になります。試作など製作個数が10個以下で継続性もない場合、積層型での製作が有効となります。
